2025年4月19日 バイクにドライブレコーダー取り付け

ちょっとAmazon散策していたら

5,000円前後のバイク対応ナビを発見！
(昨年の価格で今年は高くなってました)

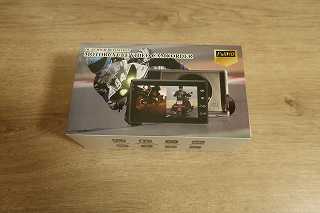

Fkstyle バイク ドライブレコーダー ドラレコ
前後 2カメラ オートバイ 3インチ

おぉ〜バイク対応だぁ

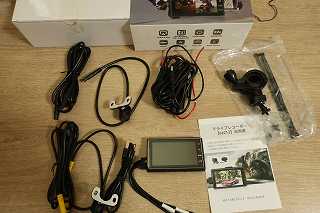

付属品

がっ！

(」゜ロ゜)」 ナント

モニター本体は非防水ってシールある(@_@)

ネットで検索すると、皆さん、ケースに入れたり対策をされてました。
私は・・・UVライトで固まるレジンを使って目止めしました(^^ゞ
microSDカードの部分は、半導体用の黄色いシールを
押しボタンの場所は、エーモンのLED取り付けラバーと言う粘土みたいな固定テープを

色々と工夫して対策しました！

効果があるかは、今年走り切ってナビが生きていたら大丈夫って
事になると思います(爆)

では、電源分岐を作ってZ400に仮固定して電源on

(^。^;) ハテハテ？

電源が入りません・・・

テスターで見ると、モニター入り口に５Vが来ていません。

追って行くと、作った分岐から12Vが無いので

分岐コネクター失敗＿|￣|○ｶﾞｸｯ
(後にこれは、間違いだった)

一度、作業を終わらせて、部屋で分岐部分を作成しなおし！
途中で、12Vから5Vを作るBoxが壊れていると勘違いしたので
Boxも接着(汗)

接着剤が乾くまで翌日まで放置

・

・

・

という事で、翌日

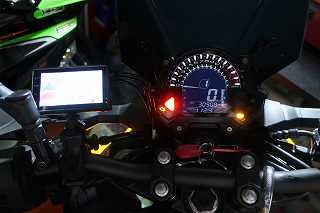

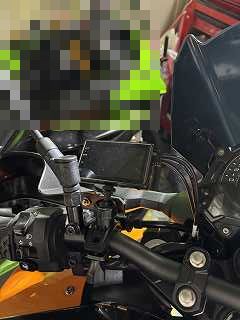

まずは、モニターはハンドルに固定します。
えっと・・・画面反転機能が無いのでカメラを反転させて
画像が正しく表示するようにします(笑)
安いから色々と機能が無いみたいです(泣)

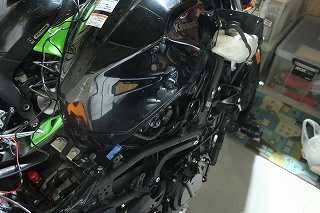

シート類を外して、サイドカウルを外します。

久しぶりに家に帰ってきたら、外装を早速外されると言う(^^ゞ

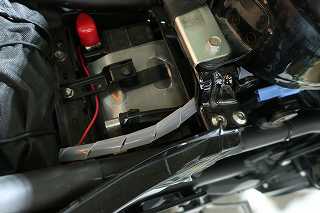

DC-DCが防水では無いので、バッテリーの近くに設置
すると、ここを基準に配線を通すことになります。

バッテリー近くは、スパイラルチューブで保護

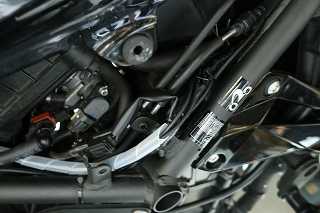

ステアリング付近を通している所は、別の配線に
束線バンドで固定してモニターに接続

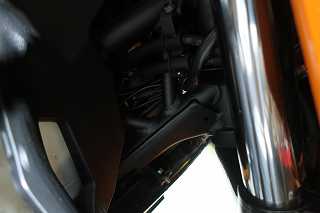

ちなみに、フロントは、延長ケーブル無して丁度良く接続できました♪

ここで、電源on

"く(""0"")>なんてこった！！"

電源が入りません

L(ＴＯＴ)」 ぎゃー

複数回電源が入る事を確認しながら作業したのに・・・

微妙に、心が折れる音がしました(泣)

(T-T)ダラダラ

ここまで、作業してケーブル断線とかだったら嫌だな・・・って
思いながら導通確認をしますが、問題なし！
(DC-DCのケースをまた開けてしまった・・・)

追い込んだら、グリップヒーターの電源も入ってない事が発覚

┐(-。-;)┌さあ〜

えっと・・・いじってない場所なんですよね・・・

グリップヒーター用外部電源リレーが動作してない(@_@)

あれ？オプションのリレーが駆動しなってどういう事？？？

追求すると

バッテリーから外部リレー間のケーブルが短くギボシが抜けてました

( -d-)9"　ワナワナ

どうも、グリップヒーター取り付けした時の工作が悪かった？
必要最低限の長さだったので少し引っ張ったら抜けてしまったようです。

これって、私が悪いのか？
長さにゆとりを持たせてない作業が悪いのか？

わかりませんね(爆)
(波風立てない平和主義)

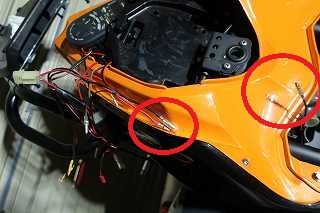

写真のギボシ間に延長ギボシケーブルを装着！

電源入った(泣)

ギボシの不具合で２日間無駄になりました(泣)

でも、動いたらが良いかな♪

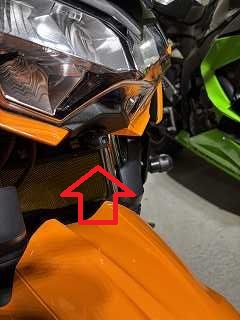

フロントは、ヘッドライト下

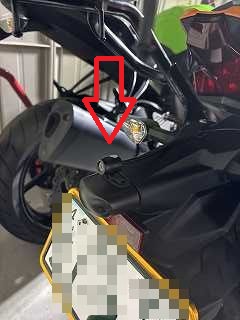

リアは、ナンバー灯のケース
に取り付けまして大体調整OKです

後は、カメラの角度を微調整なんですが、二人でやらないとなので(^^ゞ

上手く動くと良いなぁ〜
