2022年9月11日 【Ninja ZX-6R】ヘッドライト配線コネクタ交換

みんカラにヘッドライトバルブ交換を書きましたが
玉切れは間違いなかったのですが・・・
根室ツーリング中にまた点灯しない不具合が再発
実は、ニセコツーリングでも発生してましたが、
一度バルブを外して再度取り付けたら点灯したので
私のバルブ交換時コネクター接続が悪かったんだと思っていました。
でも、バルブ接続コネクターの次にあるライト用アッセンブリーコネクターが

焼損

している事を発見したので、今日は、コネクターを交換する作業です。

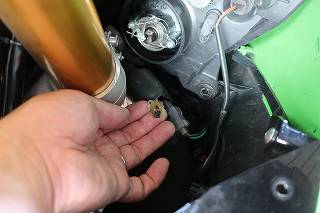

まずは、フロントカバーを外します。

この３本のネジを外して前側を曲げるようにすると外れます。
プラスチックなので折れそうですが・・・大丈夫でした(汗)

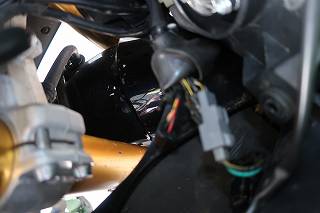

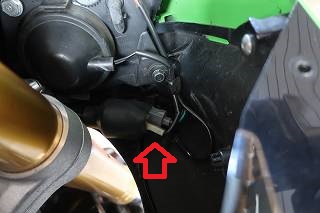

白いコネクターがターゲットです。

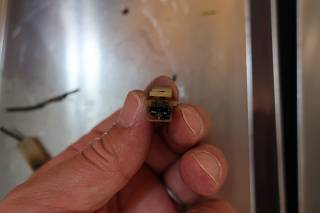

本体側が激しく焼損

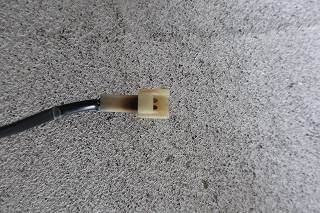

バルブ側もケーブル側まで黒くなってます。
実際、凄い熱くなったようでケーブルの柔軟性が失われています。

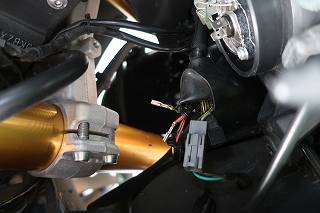

本体側もケーブルに熱が入っていますが
短いのでカットは最小限にしました。
って、カットするまで検討していたので時間がかかりました。

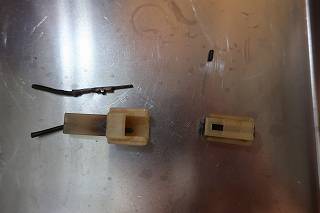

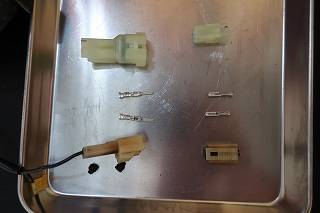

下側が焼損したコネクター
上側が在庫していたモノタロウの防水コネクターです。
15Aまで許容量あるので大丈夫と考えました。
しかし、熱が凄かったんですね。変色が凄いです。

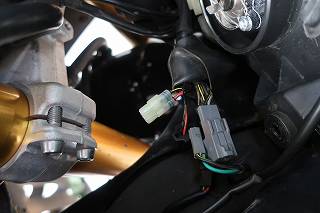

防水パッキンを入れてから端子を圧着です。
狭いので本当に苦労しました・・・
偶然、秋月で購入した圧着工具が対応できたので作業できました。

向きに注意してハウジングを装着

バルブ側は外で作業できたので
簡単・・・と言いたいですが、実は、カシメサイズが違うので凄い苦労が(@_@)
モノタロウさん端子サイズ統一できないですかね・・・

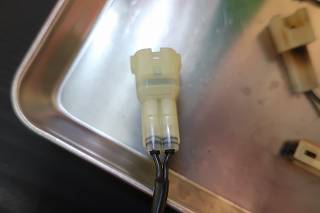

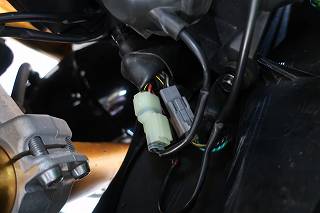

バッチリ！防水コネクターになりました♪

でも、これで、純正部品とのアッセンブリー交換とかできないので
良いのかは疑問があります(@_@)
まあ、バイク屋さんで修理が一番いいのかも知れまいですが
コスト考えると・・・こうなりますよね。
他のコネクターも錆があるので怪しいので後で交換かな(@_@)

最後に

走行中は冷えるので火災にならなかったのかわかりませんが
焼損はやはり怖いですね。
作業ミスなのか製品に問題があるのかは不明ですが
これからはメンテナンスをしっかりします！
